一、基坑的分级

一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；

三级基坑：开挖深度＜7m，且无特别要求的基坑；

二级基坑：不属于一级或三级的其它基坑。

基坑类别

支护结构墙顶位移

支护结构墙体最大位移

地面最大沉降

一级基坑

30

50

30

二级基坑

60

80

60

三级基坑

80

100

100



二、一般基坑的支护方式

深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。

1、基槽支护

基(沟) 槽开挖一般采用横撑式土壁支撑。可分为水平挡土板及垂直挡土板两大类。前者挡土板的布置又分为间断式和连续式两种。湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。

对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。









连续式水平挡土板支撑









间断式水平挡土板支撑









垂直挡土板式支撑

2、简易支护

放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工









短柱横隔板支撑

仅适用于部分地段放坡不够、宽度较大的基坑使用











临时挡土墙支撑

仅适用于部分地段下部放坡不够、宽度较大的基坑使用

3、斜柱支撑

先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。适用于深度不大的大型基坑使用。









施工现场，基坑打设柱桩









斜柱支撑



4、锚拉支撑

先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。适用于深度不大、不能安设横(斜)撑的大型基坑使用。









锚拉支撑



三、深基坑的支护方式

深基坑支护的基本要求：

a.确保支护结构能起挡土作用,基坑边坡保持稳定；

b.确保相邻的建(构)筑物、道路、地下管线的安全,

c.不因土体的变形、沉陷、坍塌受到危害；

d.通过排降水,确保基础施工在地下水位以上进行





1、排桩支护

开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。





















钢筋砼灌注桩的排列方式











北京神华大厦基坑的交错相间排桩支护

直径0.6～1.1m的钻孔灌注桩可用于深7～13m的基坑支护，直径0.5～0.8m的沉管灌注桩可用于深度在10m以内的基坑支护,单层地下室常用0.8～1.2m的人工挖孔灌注桩作支护结构。

2、土钉墙支护

天然土体通过钻孔、插筋、注浆来设置土钉(亦称砂浆锚杆)并与喷射砼面板相结合，形成类似重力挡墙的土钉墙,以抵抗墙后的土压力，保持开挖面的稳定。也称为喷锚网加固边坡或喷锚网挡墙。

















土钉支护施工工艺

⑴开挖工作面：土钉支护应自上而下分段分层进行，分层深度视土层情况而定，工作面宽度不宜＜6m，纵向长度不宜＜l0m。

⑵喷射第一层砼：为防止土体松弛和崩解，须尽快做第一层喷射砼，厚度不宜＜40～50mm。喷射砼水泥用量≮400kg/m3。

⑶土钉成孔：土钉成孔直径70～120mm、向下倾角15～200，成孔方法和工艺由承包商根据土层条件、设备和经验而定。









⑷安设土钉、注浆：土钉有单杆和多杆之分，单杆多为Φ22～32mm的粗螺纹钢筋，多杆一般为2～4根Φ16mm钢筋。采用灰浆泵注浆，土钉注浆可不加压。

⑸挂钢筋网、喷射砼面层：钢筋网通常

直径Φ6～10、间距200～300mm，与土钉连接牢固。钢筋与第一层喷射砼的间隙≮20mm。设置双层钢筋网时，第二层钢筋网应在第一层钢筋网被覆盖后铺设。砼面板厚度50～100mm。









3、锚杆支护

是在未开挖的土层立壁上钻孔至设计深度，孔内放入拉杆，灌入水泥砂浆与土层结合成抗拉力强的锚杆，锚杆一端固定在坑壁结构上，另一端锚固在土层中，将立壁土体侧压力传至深部的稳定土层

适于较硬土层或破碎岩石中开挖较大较深基坑，邻近有建筑物须保证边坡稳定时采用

















锚杆支护施工工艺

⑴造孔：包括钻机就位、施钻成孔、清孔三个作业步骤。造孔用冲击式钻机、旋转式钻机或旋转式冲击钻机，偏心钻机跟进护壁套管方式钻进，造孔须干钻，严禁水钻；考虑沉渣厚度，孔底应超钻30～50mm；成孔后高压风清洗孔壁，以保证砂浆与孔壁的粘结力。









⑵ 锚杆的制作与安装

包括下料、除锈防腐、焊接导向锥、绑扎、入孔六个步骤。拉杆常用钢管、粗钢筋或钢丝束、钢绞线制成的锚索。锚索预留长度为1- 1.5m，锚固段间隔1-2m设置隔离架和紧箍环，中心布置灌浆管；自由段外套塑料管，前端切实作好隔浆措施。

















锚索入孔









制作完毕的锚索

⑶ 灌浆

基坑锚杆常采用埋管式灌浆的一次灌浆法，即由孔底向上有压一次性灌浆,压力≮0.6～0.8MPa，砂浆至孔口溢满为止，注浆管不拔出；当土体松散或岩石破碎易发生漏浆时采用二次灌浆法。

⑷预应力张拉及封锚：与结构施工预应力张拉及封锚工艺相同









4、挡土灌注桩与土层锚杆结合支护

桩顶不设锚桩、拉杆,而是挖至一定深度,每隔一定距离向桩背面斜向打入锚杆,达到强度后,安上横撑,拉紧固定,在桩中间挖土,直至设计深度

适于大型较深基坑,施工期较长,邻近有建筑物,不允许支护、邻近地基不允许有下沉位移时使用

















5、钢板桩支护

当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。板桩支撑可分为无锚板桩(悬臂式板桩)和有锚板桩。常用的钢板桩为U型钢板桩，又称拉森钢板桩。









U型钢板桩









钢板桩水上围堰













1）无锚板桩

从一角开始逐块插打，每块钢板桩自起打到结束中途不停顿。打法简便、快速，但单块打入易向一边倾斜，累计误差不易纠正,壁面平直度也较难控制。仅在桩长＜10m、工程要求不高时采用。又称单独打入法。

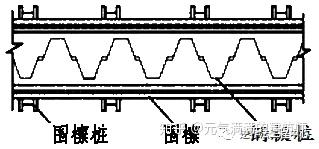

2）有锚板桩的双层围檩插桩法

是先沿板桩边线搭设双层围檩支架,然后将板桩依次在双层围檩中全部插好,形成一个高大的板桩墙。待四角封闭合拢后,再按阶梯形逐渐将板桩一块块打至设计标高。该打法可保证平面尺寸准确和板桩垂直度,但施工速度慢

















6、地下连续墙支护

先建造钢筋砼地下连续墙,达到强度后在墙间用机械挖土。该支护法刚度大、强度高,可挡土、承重、截水、抗渗,可在狭窄场地施工,适于大面积、有地下水的深基坑施工。

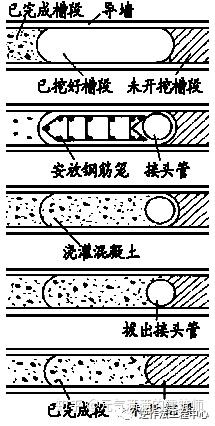

槽段的连接











7、挡墙＋内撑支护

当基坑深度较大，悬臂式挡墙的强度和变形无法满足要求、坑外锚拉可靠性低时，则可在坑内采用内撑支护。它适用于各种地基土层，缺点是内支撑会占用一定的施工空间。常用有钢管内撑支护和钢筋砼构架内撑支护。

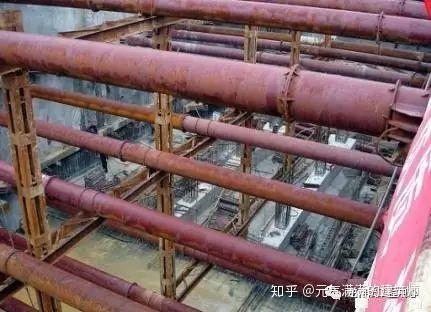

大型深基坑的钢管对撑支护

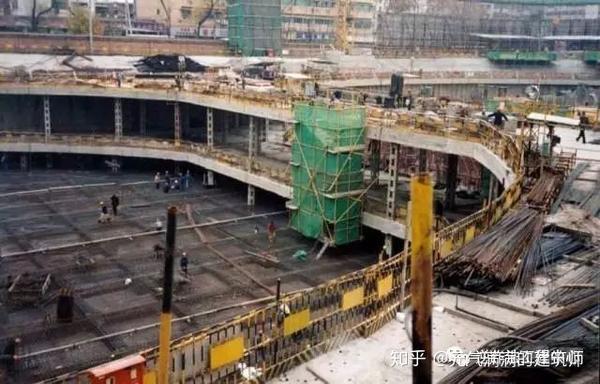

钢筋砼构架式内撑支护

⑴ 钢管内支撑

钢管支撑一般采用Φ609钢管,用不同壁厚适应不同的荷载.钢管支撑的形式为对撑或角撑,对撑的间距较大时,可设置腹杆形成桁架式支撑

















⑵ 钢筋砼内支撑

钢筋砼内支撑刚度大、变形小,能有效控制挡墙和周围地面的变形。它可随挖土逐层就地现浇,形式可随基坑形状而变化,适用于周围环境要求较高的深基坑



















平面尺寸大的内支撑应在交点处设置立柱,立柱宜为格构式柱,以免影响底板穿筋,立柱下端插入工程桩内≮2m,否则应设置专用的桩基础
